一、micro usb接口

Micro USB是USB 2.0標準的一個便攜版本，是5pin的。Micro-USB標準支持目前USB的OTG功能，即在沒有主機（例如個人電腦）的情況下，便攜設備之間可直接實現數據傳輸，兼容USB1.1 （低速：1.5Mb/s，全速：12Mb/s） 和USB 2.0（高速：480Mb/s），即60 MB/s，但實際傳輸速度一般不超過30 MB/s。

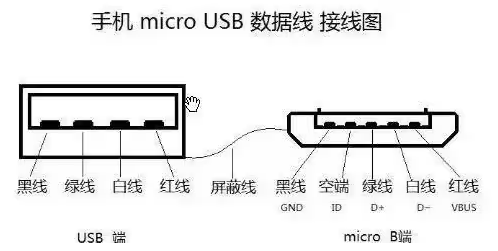

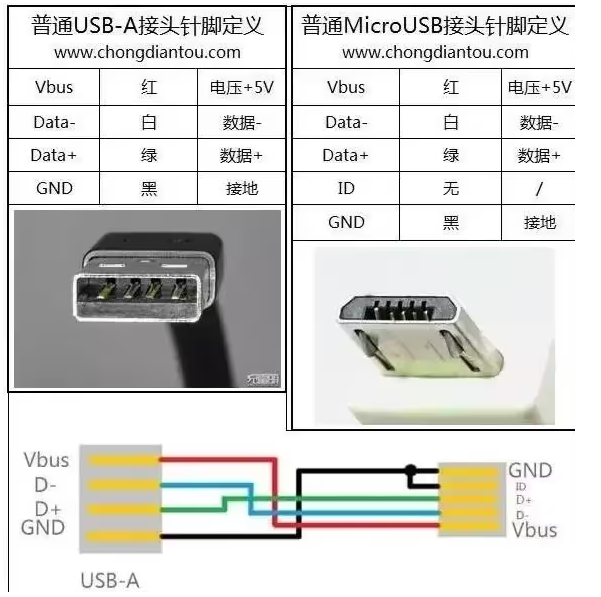

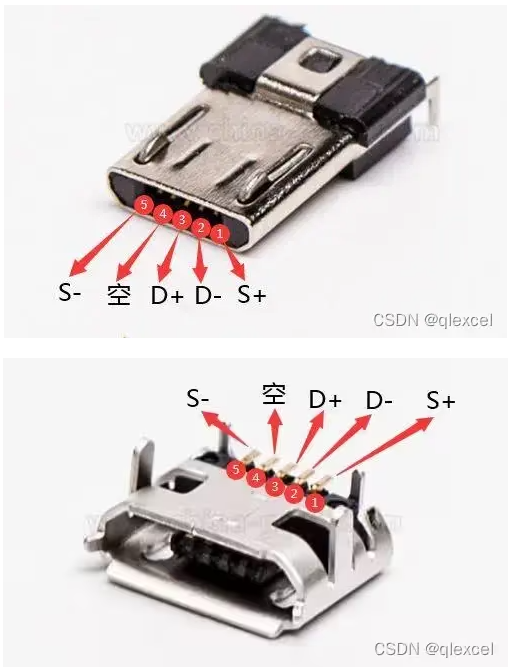

普通的MicroUSB 2.0線為4個針腳，各針腳定義如下：

其中Vbus和GND用于電力傳輸，Data+、Data-用于傳輸數據。Micro USB在安全范圍內的最大承載電流為2A，OPPO VOOC閃充的電流為4A，因此其對Micro USB線進行了特別設計，多出來的觸點用于過更大電流以保證安全。

二、typeC

Type C 是一組對稱的連接器，在使用的過程中不需要如同使用 USBA，MiniUSB，MicroUSB 那樣來辨別接口方向。其次能夠承受較高的功率所以可以支持高達 100W 的功率，所以使用該接口可以更好的支持快速充電，以及支持更高的數據吞吐量，普通規格也達到 10 Gb/s 的數據帶寬，可用于高清視頻的傳輸。對于同時滿足以上的要求 USBA，MinUSB，MicroUSB 接口無法達到的。

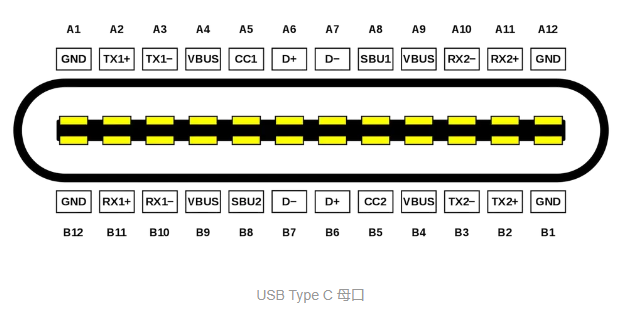

USB Type C 母口

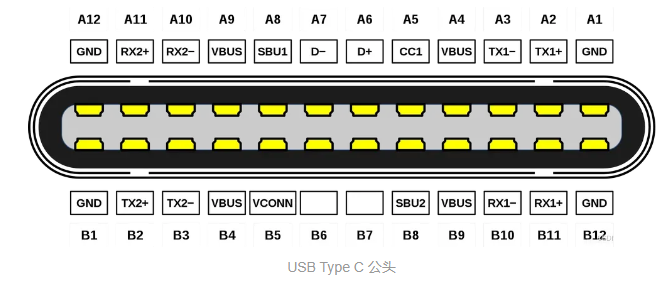

USB Type C 公頭

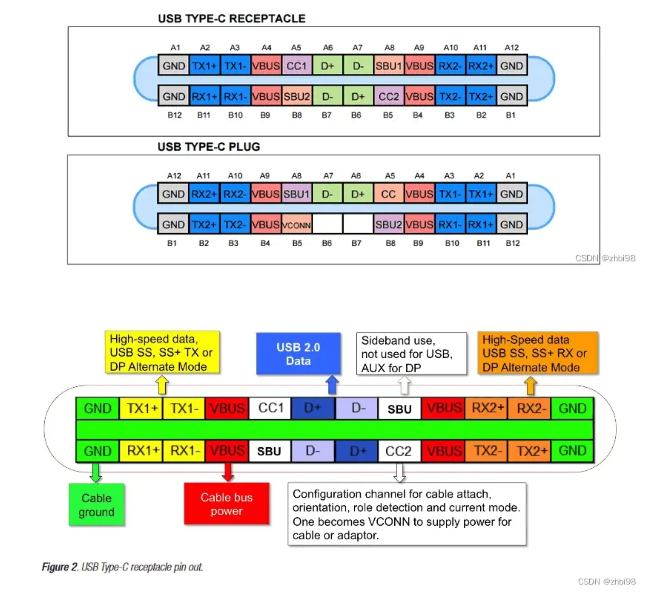

從上圖的 Type C 公頭和母口的引腳排列可以知道 Type C 的引腳功能是上下對稱的，所以公頭無論以什么方向接入母口兩者的功能引腳都可以完美對接。

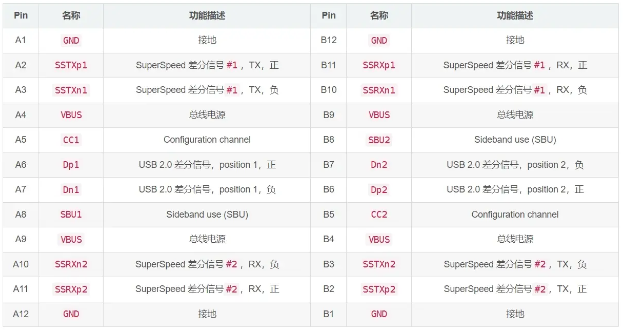

具體引腳，及其詳細描述查看如下表格

TypeC 引腳分組詳細功能

Type C 接口 CC1/2 作用

最早快充協議屬于高通發布的 QC 充電協議該協議通過提高充電適配器的輸出電壓從而提高充電功率。既讓是協議就需要與適配器進行協議通信，讓適配器調整輸出電壓，在 QC 協議中通信使用的是 USB2.0 的 DP 和DM 引腳，這樣帶來的問題是充電的時對 USB 通信造成影響。為了解決這個問題 PD 快充協議對電源設備的識別通過 CC1 和 CC2 引腳來進行，從而避免了 QC 協議中 對 DP 和 DM 引腳的占用。使得 PD 協議快充在充電的同時，數據傳輸也可以穩定進行。

注意： 由于支持 PD 快充協議的適配器的電源輸出受 CC1 和 CC2 引腳協議控制，所以對于在設計沒有 PD 協議芯片的電子產品來說如果想從支持 USB-PD 快充協議的適配器中獲取電源，則需要在 CC1 和 CC2 引腳連接 Ra/Rd 下拉電阻，如果懸空可能無法讓適配器輸出電源（這一點是需要格外注意的）。

如果在無 PD 快充協議的適配中（比如電腦 USB 接口，充電寶或普通電源適配中）則可以任意或懸空。

Type C 版本

Type C 接口實際上為了適應不同的用途（全功能 24P Type C 價格較高為了節約成本，比如很多時候使用的芯片不需要使用或不支持 24 個引腳，不需要使用音視頻傳輸，只需要使用 USB2.0，所以此時使用 24 片引腳的全功能版本 Type C 就顯得浪費）按功能需求進行劃分從而擁有多個版本，前面描述的實際屬于全功能 Type C，共有 24 個功能引腳，該版本可以支持 USB3.0、USB2.0、協議，音視頻傳輸，快速充電協議等等。

(1)全功能 USB3.0/3.1、USB2.0、視頻傳輸，24P Type C，目前我們交流說的 Type C 默認指的就是 24P 全功能 Type C。

(2)(3)僅支持 USB2.0，16P/12P Type C，16Pin 和 12Pin 實際屬于同一種接口。

(4)僅支持充電，6P Type C。

所以對于 Type C 共有以上四個版本，實際使用因該是三個版本，在電路設計時按照自己實際需要實現的 USB 通信類型進行選擇相應的 Type C 接口。

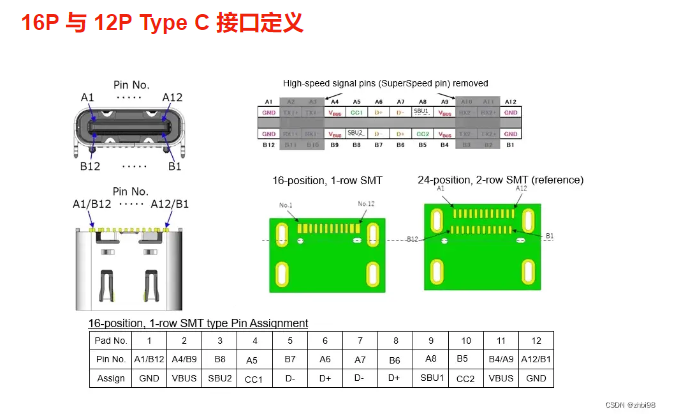

16P 與 12P Type C 接口定義

從上圖可知 16Pin Type C 在 24Pin 全功能版本的基礎上移除了 USB3.0 的 TX1/2、RX1/2 引腳，保留了 SBU1/2、CC1/2、USB2.0 的 D+ 和 D- 引腳，除了不支持 USB3.0/3.1 高速傳輸外，其他沒有任何的差別，同樣可以支持 PD 快充、音頻傳輸、HDMI 傳輸、調試模式等其他功能。

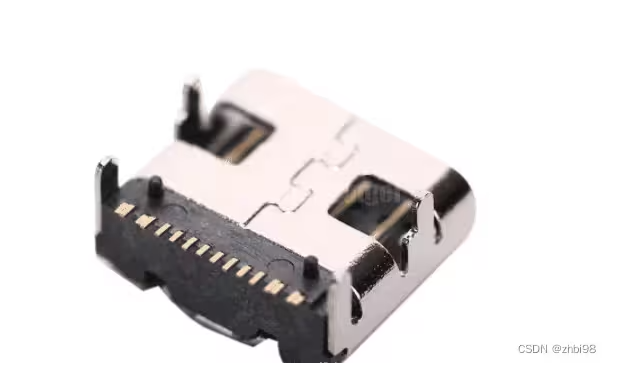

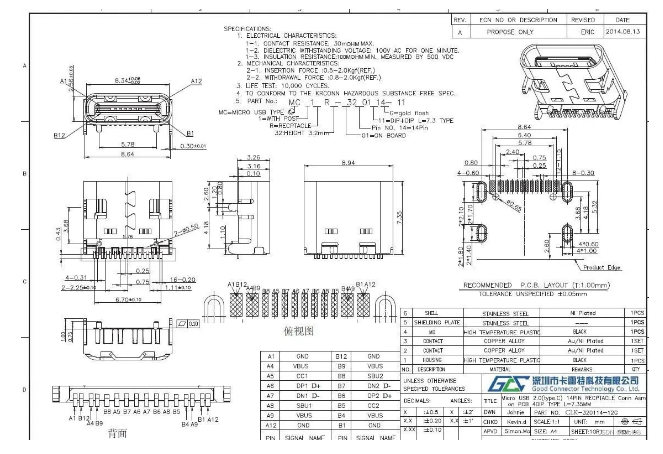

從上圖的 俯視圖 上可以看到 16 Pin Type C 實際上僅有12 Pin，這是因?yàn)?16 Pin 接口在設計時將 Type C 母口兩端的兩個 Vbus 和 GND 引腳兩兩相互靠近，注意僅僅是相互靠近并不是共用引腳所以接口實際還是存在 16 Pin，但對于其封裝只要 12 Pin，其中相互靠近的引腳共用一個封裝引腳，具體可以看下圖的實物圖。

所以 16Pin 和 12Pin Type C 本質是相同的，是可以共用貼片 PCB 封裝的。

6P Type C 接口定義

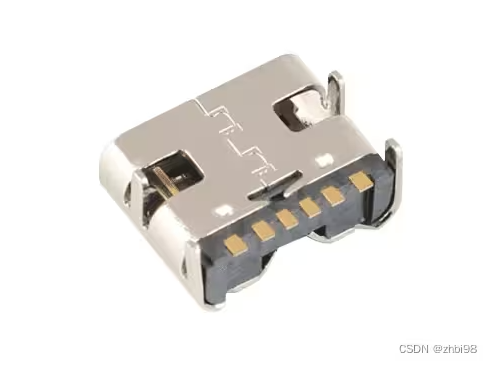

對于僅需支持充電，那么 USB2.0 D+ 和 D- 引腳也可移除進一步節約接口制造成本。6Pin Type C 僅保留Vbus、GND、CC1、CC2 引腳。接口兩側同樣對稱分布 Vbus 和 GND ，CC1，CC2 引腳用于支持正反接入，以及快充協議的支持，具體可以看下圖的實物圖。
